產品概述

U型槽螺旋輸送機是螺旋輸送機的一種，U型螺旋輸送機工作時，電機帶動旋轉的螺旋葉片將物料推移而進行輸送，螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。U型螺旋輸送機廣泛應用于糧食、化工、建材、冶金、礦山、電力等部門，主要用于輸送小顆粒狀、粉狀、小塊狀物料。不適宜輸送易變質、黏性較大易結塊以及含水量較大的物料。

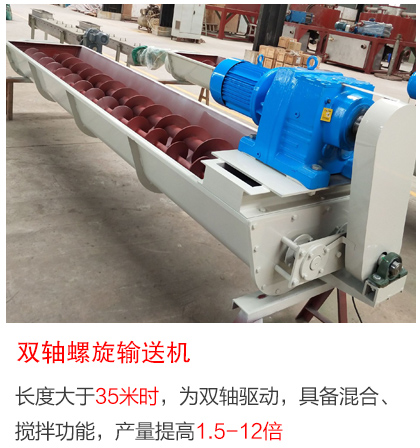

u型槽式螺旋輸送機長度小于35m時，為單軸驅動螺旋，長度大于35m時，為雙軸驅動螺旋。

適用范圍

U型槽式螺旋輸送機可以用于輸送粉狀、顆粒狀或小塊狀物料，如水泥、煤粉、灰、渣、糧食等，廣泛應用與建材、化工、電力、冶金、煤炭、糧食等行業。適合水平或小傾角輸送，傾斜角度一般不超過15°，工作環境溫度通常為-20～40℃,輸送物料的溫度一般為-20～80℃

粉狀物料: 如水泥、粉煤灰、石灰粉、面粉、淀粉、化工粉末、塑料粉末等小顆粒度物料，流動性較好。

顆粒狀物料: 如沙子、谷物、化肥顆粒、塑料顆粒、小顆粒狀化工原料、種子等，適合短距離和中等距離的輸送。

小塊狀物料: 如小塊煤、小塊礦石、動物飼料等，能夠適應不同塊度物料的輸送要求。

產品特點

U型槽式螺旋輸送機是適宜小范圍作業，輸送穩定，在輸送場地限制的情況下可以很好的發揮作用。其主要優勢如下：

1、密封性能好，對于粉塵較大以及對環境有要求的場合具有極大的優勢，可以避免輸送過程中揚塵現象的產生。

2、輸送量每小時可達134立方，輸送量比較大。

3、中間可多點進料、卸料，操作方便。

4、上蓋可拆卸，便于維護。

產品結構

U型槽式螺旋輸送機的結構相對簡單，主要由U型槽體（內部結構）、螺旋組件（螺旋葉片和螺旋軸）、進料口（根據客戶現場實際尺寸）、出料口（根據客戶現場實際尺寸）、驅動裝置（電機減速機）和支撐部件（聯軸器、支架、蓋板、吊瓦、尾軸承）組成。其設計特點是開放式的U型槽，方便物料的進入和觀察，適用于多種散狀物料的水平或小傾角輸送。

技術參數

規 格		主要技術性能	驅動裝置	驅動裝置			重量(kg)
直徑	長度(m)	產量(水泥) t/h	轉速(min)	減速機		電動機
				型號	速比	功率(kw)
U 200	-10	9	60	ZQ250	23.34	1.1	726
U 200	-20	9	60	ZQ250	23.34	1.5	1258
U 250	-10	15.6	60	ZQ250	23.34	2.2	960
U 250	-20	15.6	60	ZQ250	23.34	3	1750
U 300	-10	21.2	60	ZQ350	23.34	3	1373
U 300	-20	21.2	60	ZQ350	23.34	4	2346
U 400	-10	51	60	ZQ400	23.34	5.5	1911
U 400	-20	51	60	ZQ500	23.34	11	2049
U 500	-10	87.5	60	ZQ400	23.34	7.5	2381
U 500	-20	87.5	60	ZQ650	23.34	18.5	5389
U 600	-10	134.2	45	ZQ750	23.34	22	3880
U 600	-10	134.2	45	ZQ850	23.34	55	7090

生產廠家

大漢機械是一家專注于振動篩分設備及輸送設備研發、生產與銷售的企業，產品涵蓋螺旋輸送機、振動篩、提升機等多種類型。公司以技術創新為核心，致力于為客戶提供高效、可靠的輸送解決方案。其U型槽式螺旋輸送機作為核心產品之一，憑借穩定的質量和良好的性能，在市場上獲得了較高的認可度。

定制化服務:根據客戶需求，提供材質（碳鋼或不銹鋼）、螺旋軸（有軸/無軸、單軸/雙軸）、進出口距離、進料口尺寸等定制化服務，滿足不同工況需求。

技術支持:公司擁有經驗豐富的技術團隊，可為客戶提供從方案設計、設備選型到安裝調試的全流程技術支持。

如需進一步了解產品詳情或技術參數，可通過以下方式聯系大漢機械：

全國統一銷售熱線：0373-2682333

公司官網：可訪問大漢機械官方網站獲取更多產品信息。

售后服務

每臺設備都有自己的身份編碼，從出廠開始，會有專門的售后人員對設備的安裝、使用、維護情況進行跟蹤，隨時解答客戶遇到的問題。另外若是有出差人員到貴公司附近，還會上門進行設備的保養服務。
